Pour rendre les objets encore plus impressionnants, il est intéressant de pouvoir ajouter des textures. Ce n'est pas forcément très simple au premier abord, mais si vous avez compris comment faire du Gouraud, ça ira beaucoup mieux.

Le but du mapping est bien sur de "coller" une image, que l'on appelle texture, sur un objet. Encore une fois il y a plusieurs techniques possibles, certaines étant spécialement conçues pour la 3D, et intégrant la correction de perspective. La méthode présentée ici est beaucoup plus naïve, mais donne tout de même des résultats. Les sources sont disponibles dans map.zip.

1/ Préparer les données

L'idée directrice est d'associer à chaque sommet de l'objet une coordonnée (x,y) dans la texture à appliquer. Dans la (bonne) littérature, ces coordonnées sont nommées U et V. Le plus dur étant de calculer ces coordonnées sur un objet complexe, nous allons utiliser les données fournies par 3D Studio. Le modeleur de 3DS permet en effet d'appliquer des textures (encore heureux, mais encore faut-il savoir s'en servir), et il va fournir les valeurs de U et V dans le fichier au format .ASC.

La première chose à faire est donc de modifier notre chargeur d'objet afin de prendre en compte ces nouvelles données. Pour les stocker, nous devons modifier notre structure de données. Voici celle qui sera utilisée :

typedef struct
{
  int x,y;
  int u,v;
} pointMap;

        while(chaine[i]!='U') i++;
        i+=2;
        sscanf(chaine+i,"%f",&u);

        while(chaine[i]!='V') i++;
        i+=2;
        sscanf(chaine+i,"%f",&v);

        Point2D[Nb_points].u=u*320;   /* (U * largeur_texture) */
        Point2D[Nb_points].v=v*200;   /* (V * hauteur_texture) */

pointMap Point2D[1000]; /* les sommets après projection */

Pour remplir nos polygones, nous utilisions en plus de startx et endx, les tableaux startcol et endcol. Pour le mapping, nous n'allons pas utiliser les 2 derniers tableaux, sauf si vous voulez combiner Textures et Gouraud, mais là je vous laisse faire (je ne vais pas vous mâcher tout le travail non plus). A la place nous allons avoir une jolie petite structure ce qui évitera de se promener avec 4 tableaux différents :

struct {
  int   x1,y1;
  int   x2,y2;
} texturepoint[200];

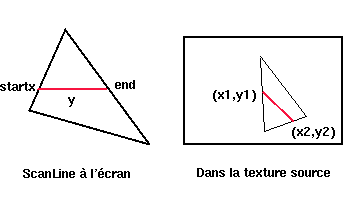

En principe avec ce petit dessin vous avez déjà du comprendre le principe du mapping.

2/ Initialiser le remplissage de polygone

Pour remplir un polygone, il faut interpoler les coordonnées x entre les sommets, et ce pour chaque ligne y. Quand nous sommes passé au Gouraud, nous avons en plus interpolé (en même temps) les couleurs de début et de fin de chaque ligne horizontale. Pour les textures, il faudra interpoler les coordonnées U et V entre les sommets. Le principe est donc maintenu, et ne constitue donc rien de nouveau.

La fonction initialisant le remplissage de polygone (appelée pour chaque arête de l'objet) va donc simplement être adaptée. Le texte en gras représente ce qu'il y a de nouveau par rapport au remplissage classique :

void InitSegmentTexture(pointMap p1,pointMap p2)
{
  int  y;
  pointMap temp;
  long x,m;
  long u,ustep,v,vstep;

  if(p2.y!=p1.y)
  {
    if(p2.y<p1.y)
    {
      temp=p1; p1=p2; p2=temp;
    }

    x = (long)p1.x<<8;
    m = ((long)(p2.x-p1.x)<<8)/((long)(p2.y-p1.y));

    u     = (long)p1.u<<8;
    ustep = ((long)(p2.u-p1.u)<<8)/((long)(p2.y-p1.y));

    v     = (long)p1.v<<8;
    vstep = ((long)(p2.v-p1.v)<<8)/((long)(p2.y-p1.y));

    x+=m;
    p1.y++;
    u+=ustep;v+=vstep;     /* important ! */

    if(p1.y<miny) miny=p1.y;
    if(p2.y>maxy) maxy=p2.y;

    for(y=p1.y;y<=p2.y;y++)
    {
      if((y>=0)&(y<Ymax))
        if(startx[y]==INFINI)
        {
          startx[y]    = x>>8;
          tpoint[y].x1 = u>>8;
          tpoint[y].y1 = v>>8;
        }
        else
        {
          endx[y]      = x>>8;
          tpoint[y].x2 = u>>8;
          tpoint[y].y2 = v>>8;
        }
      x += m;
      u += ustep;
      v += vstep;
    }
  }
}

3/ Appliquer la texture

C'est certainement la partie que vous pourrez le plus optimiser, mais je vous rassure le code que je fournit, même s'il ne contient pas une goutte d'assembleur, est relativement efficace.

Maintenant que nous connaissons les coordonnées U et V de départ et de fin pour chaque ligne, il ne nous reste plus qu'à dessiner ces lignes. Encore une fois le mot magique en animation intervient : interpolation ! Ça risque de vous décevoir du fait de la grande simplicité, mais il existe de meilleure méthode. M'enfin celle-ci marche, alors si vous débutez elle suffira largement.

En fait, pour chaque point de la scanline (ligne horizontale traitée) il nous suffit de retrouver le point correspondant dans la texture. On l'obtient à partir des variables xpos et ypos, qui sont en fait les valeurs interpolées de U et V de début et de fin.

Pour simplifier les choses, on suppose que la texture est rectangulaire (c'est généralement le cas, mais enfin il y a peut-être des détraqués près à tout parmi vous).

Assez parlé, voilà le code :

void HlineTexture(int x1,int u1,int v1,int x2,int u2,int v2,
                  int y,char *texture)
{
  long longueur;
  long deltax,deltay;
  long xincr,yincr;
  long xpos,ypos;
  int  indice;
  long src;
  int  x,temp;


  if(x1>x2)
  {
    temp=x1; x1=x2; x2=temp;
    temp=u1; u1=u2; u2=temp;
    temp=v1; v1=v2; v2=temp;
  }

  longueur=x2-x1+1;
  if(longueur>0)
  {
    deltax = u2-u1+1;
    deltay = v2-v1+1;

    indice = y*Xmax+x1;

    xincr=((long)(deltax)<<8)/(long)longueur;
    yincr=((long)(deltay)<<8)/(long)longueur;

    xpos=u1<<8;
    ypos=v1<<8;

    for(x=x1;x<=x2;x++)
    {
      src = (xpos>>8) + (ypos & 0xFF00) + ((ypos & 0xFF00)>>2);
      screen[indice++]=texture[src];
      xpos+=xincr;
      ypos+=yincr;
    }
  }
}

Le calcul de src peut vous choquer, alors je vais vous expliquer : dans mon cas je suppose que la texture est en 320*200. Donc le point à accéder se trouve à l'emplacement (V*320+U), soit (ypos/256)*320+(xpos*256). Pour calculer le terme (ypos/256)*320 je pose un masque pour avoir V*256 sans la partie fractionnaire, et ensuite j'ajoute ypos>>2, soit en fait V*64. Donc V*64*V*256+U = V*320*U.

En pratique, je vous conseille d'utiliser des textures de 256*256, surtout si vous faites de l'assembleur. Ça vous permettra d'optimiser pas mal votre code. A cela une explication bien simple : 256*256 = 655536 = taille d'un segment.

Pour faire proprement, le calcul de src devrait etre :

src = (ypos>>8)*LARGEUR_TEXTURE + xpos>>8;

src = ypos + xpos>>8;

4/ La fonction de remplissage

Il n'y a rien de particulier qui change dans cette fonction, mais je n'ai pas résisté au plaisir de vous couvrir encore un peu plus de code. Il faut dire qu'en général les programmeurs sont très rébarbatifs à l'idée de distribuer leurs sources librement. Encore heureux que le projet GNU existe...

void FillPolyTexture(pointMap *vertexlist, int numvertex, char *texture)
{
  pointMap *curpt,*nextpt;
  int i;

  miny=200;
  maxy=0;

  if(miny<0)    miny=0;
  if(maxy>=200) maxy=199;

  curpt  = vertexlist;
  nextpt = vertexlist+1;

  for(i=1;i<numvertex;i++)
  {
    InitSegmentTexture(*curpt,*nextpt);
    curpt++;
    nextpt++;
  }

  nextpt = vertexlist;
  InitSegmentTexture(*curpt,*nextpt);

  for(i=miny;i<=maxy;i++)
  {
    if(endx[i]==INFINI)
      endx[i]=startx[i];

     HlineTexture(startx[i],tpoint[i].x1,tpoint[i].y1,
                  endx[i],  tpoint[i].x2,tpoint[i].y2,
                  i,texture);

    startx[i]=endx[i]=INFINI;
  }
}

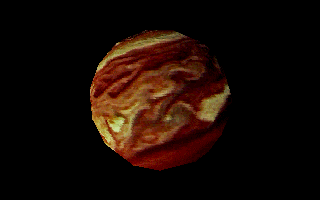

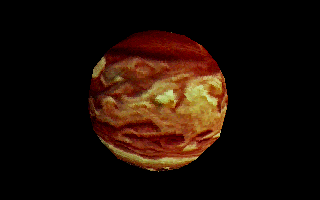

Fidèle à mon habitude, je vous ai préparé un petit exemple. J'ai essayé de faire mieux qu'un cube avec des images sur les bords, et j'ai donc tenté d'appliquer une texture sur une sphère (map.zip). Pour ça j'ai fait appel à 3D Studio (non non je l'ai pas chez moi, je suis pas un pirate ;-).

C'est alors que je me suis rendu compte que j'étais mieux à programmer qu'à utiliser ce logiciel, parce que je n'ai pas réussi à mettre la texture comme je voulais. Ce crétin ne rejoint pas les extrémités de la texture. Je vous jure ! Le fichier jupiter.asc de l'exemple le prouve. Essayez de le charger avec 3DS, et faites une animation (genre faire tourner la sphère sur elle-même). Eh bien oui, il y a une bande noire ! Cela se traduit donc forcément donc mon programme, mais le bug ne vient pas de moi.
